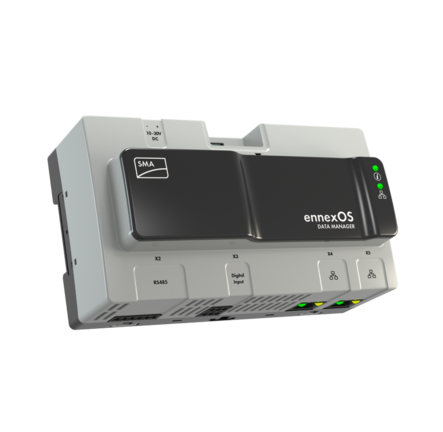

SMA Data Manager M

ルーターの設定でDHCPが有効になっているか確認してください。DHCPを有効にできない場合、静的IPアドレスをData Managerに割り当てる必要があります。

割り当てには、WLANを介してData Managerと直接接続を確立し、試運転調整を行います（取扱説明書を参照）。正しい静的IPアドレスをData Managerに割り当てます（系統管理者に尋ねてください）。

または

システム外のDHCP対応ルーターにData Managerを接続して試運転調整を行います。正しい静的IPアドレスをData Managerに割り当てます（系統管理者に尋ねてください）。

それから、Data Managerを太陽光発電システムのルーターに接続します。これで静的IPアドレスを介してData Managerにアクセスできるようになります。セットアップアシスタントの手順に従い、お使いのシステムに適した設定を行います。

お使いのウェブブラウザによっては入力が検索用語として認識される場合があります。ウェブブラウザのアドレスバーにData Managerのアクセスアドレスを入力する前に「https://」を入力してください。

ウェブブラウザでData Managerの自己署名証明書を保存するため、一先ずウェブブラウザで信頼性があるとして認証させる必要があります。Data Managerがデフォルト設定にリセットされたら、ウェブブラウザはこの証明書を期限切れもしくは無効として認識します。お使いのウェブブラウザにあるセキュリティ設定で古い証明書を削除します。Data Managerを再接続して新しく発行された証明書を受け入れます。

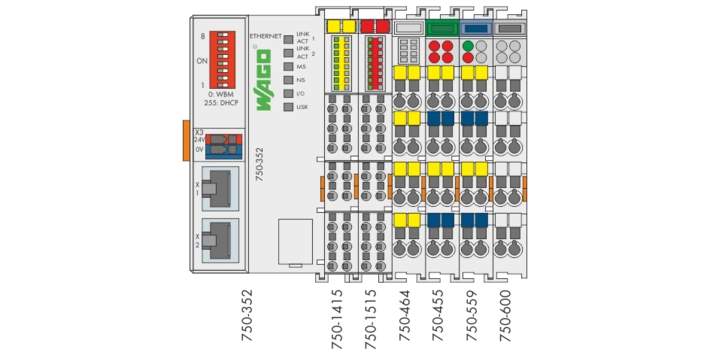

I/OシステムのIPアドレスが決まっていない可能性があります。DHCPが有効かどうかルーターの設定を確認して、必要に応じてDHCPを有効にします。I/OシステムがDHCPに設定されていることを確認してください。これには、I/OシステムのDIPスイッチすべてがONに設定されている必要があります（メーカーの説明書を参照）。

I/OシステムとData Managerを組み合わせて使用するには、IPアドレスのあるI/OシステムをData Managerで開示しなければなりません。I/OシステムのIPアドレスを決めるには、次の手順に従って操作を行ってください。

1. 適切な端末装置でコマンドラインインタプリタを開き、コマンド「arp-a」を入力します。
   • IPアドレス、物理アドレス、型式情報のあるインターフェースすべてが一覧になって表示されます。
2. 物理アドレスは関連するIPアドレスを示しています。
   • WAGOのI/Oシステムは00-30-deの範囲内で物理アドレスを使用します。
   • MoxaのI/Oシステムは00-90-E8の範囲内で物理アドレスを使用します。

Data Managerリアルタイム時計のバッファコンデンサは、長期間電源を入れないと放電してしまう場合があります。Data Managerがインターネット上のタイムサーバーにアクセスし、現在時刻を取得できるようにしてください。

いいえ、ユーザー名とパスワードを割り当てて、インストールアシスタントを停止してください。元の太陽光発電システムのデータは残ったままのため、自動で取り込まれます。

それはできません。ただし、モジュールグループはennexOSのSunny Portalで作成およびビジュアル化可能です。

はい、できます。SMA Energy Meterのデータ転送速度を調整するには、ユーザーグループインストーラーでSMA Energy Meterのユーザーインターフェースにログオンする必要があります (SMA Energy Meter取扱説明書を参照)。SMA Energy Meterのリモート設定は安全上の観点からできない仕様になっています。

RS485装置によっては次のように現在Data Managerがサポートされていないものもあります。

• SolTrk (太陽光発電トラッキングシステムの制御)

• Windy Boy (風力発電パワーコンディショナ)

• Hydro Boy (燃料電池インバータ)

• Sunny SensorBox

• Schoolmeterbox

これについては、ennexOSのSunny Portalで可能です。モジュールグループおよびシステムグループをポータルで作成し、ビジュアル化できます。

SMA Cluster ControllerおよびData Managerはどちらもデータロガーです。両方の製品を同時並行で動作させることはお勧めしません。

ClearTypeが有効ではない可能性があります。ご使用のウェブブラウザではっきり表示されるタイプを有効にしてください

この操作を行うには、複数のData Managers Mをシステムにインストールする必要があります。Data Manager Mはデバイスを50件までサポートします

たとえば、70件のデバイスを管理するためには、2つのData Managers Mをシステムにインストールしなければなりません。デバイスの表示名は専用のわかりやすいものをつけるようにしましょう。こうすることで、後々にデバイスの割当てを行う際に簡単に行えるので便利です。1つ目のData Manager Mに試運転調整を行う際は、全部で70件登録しているデバイスの内、50件を選択してください。2つ目のData Manager Mに試運転調整を行う際は、残り20件を選択します。

1つのシステムで70件のデバイスすべてを管理できるようにするには、Sunny Portal powered by ennexOSでデバイスをすべて1つのシステムグループにまとめます。

Sunny WebBox、SMA Cluster Controller、SMA Com Gateway、SMA Inverter Managerの電源ユニットをお使いいただけます。また、データシートとData Manager説明書の仕様を満たす電源ユニットであればすべてお使いいただけます。

いいえ、その必要はありません。新しいデバイスを検出するには、Data Managerのインストールアシスタントを開始します。パスワードの異なるデバイスもインストールアシスタントで検出できます。

いいえ、転送されません。マスターデータのみ現在転送されるようになっています。2018年のリリースでは、スレーブデータの転送ができるようにする予定です。

技術的理由により、社内認証のみ使用可能です。横取り型プロキシサーバーで置き換えられる認証は検証できません。ファイアウォールの例外を指定するには、ネットワーク管理者にお問い合わせください。

ゼロエクスポートを設定するには、系統連系点に適切な電力量計を取り付ける必要があります。Data Managerのユーザーインターフェースで、以下の設定を行います。

1. 設定のメニューで 系統管理サービスのメニュー項目を選択します。

2. 有効電力を選択します。

• セットアップアシスタントが開きます。

3. [続ける]で手順をすべて確定します。

4. 運転モード閉ループ制御を選択します。

5. 信号源手動制御を選択します。

6. 有効電力制御値の項目に0の値を入力します。

7. 時間間隔の項目に1の値を入力します。.

8. 「有効電力勾配」の項目に100を入力します。

9. 「システム総発電容量」の項目に、設定したい値を入力します。

10. ［保存］をクリックします。

新たに必要となる設定はありません。システムのダッシュボードで有効電力制御の新しいウィジェットを確認できます。

ローカルネットワークを介して、Data Managerに適切な電力量計を接続できます。Modbus TCPインターフェースのある電力量計であればすべて接続に対応しています。測定データはData Managerに一覧でリアルタイム表示されます。また、少し遅れて、ennexOSが提供するSunny Portalにもデータを波形グラフで表示させることもできます。

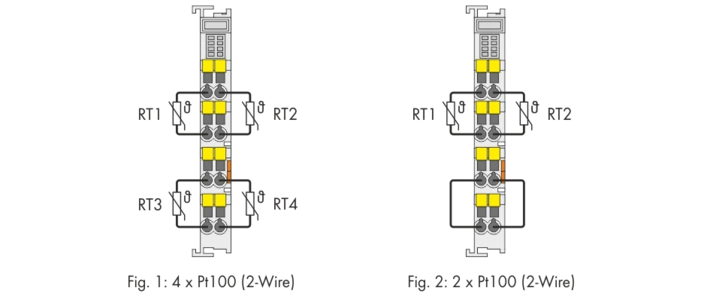

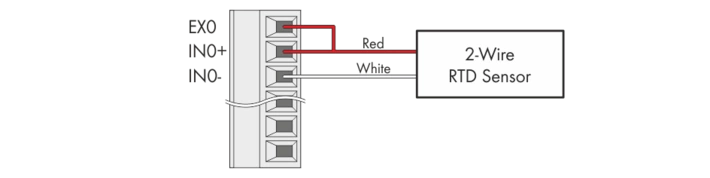

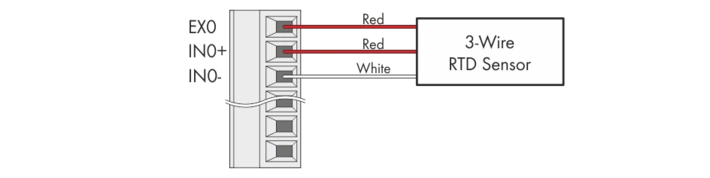

以下の表は、接続できるセンサーについて説明しています。

Data Managerに新しいデバイスを追加するため、該当デバイスが運転状態にあり、ローカルネットワークで検索できる状態になければなりません。Data Managerのユーザーインターフェースで、以下の設定を行います。

1. 設定メニューにあるデバイス登録を選択します。
2. Modbusデバイスの入力で設定を選択します。
3.  ボタンを選択し、デバイスのデータを入力します。
4. 設定メニュー内の電力量計の構成を選択します。
5. 新しいデバイスに売電と買電メーターを選択します。
6. ［保存］をクリックします。

1. Sunny Portal powered by ennexOSでシステムを選択します。
2. 分析メニューで分析 Proを選択します。
3. 希望のデータポイントと期間を選択します。
4. 詳細ボタンを選択します。
5. ダウンロードボタンを選択します。
6. ダウンロードしたファイルの保存先を指定し、確定します。
   • データはCSV形式のファイルとしてダウンロードされます。

この操作を行うには、複数のData Managers Mをシステムにインストールする必要があります。Data Manager Mはデバイスを50件までサポートします

たとえば、70件のデバイスを管理するためには、2つのData Managers Mをシステムにインストールしなければなりません。デバイスの表示名は専用のわかりやすいものをつけるようにしましょう。こうすることで、後々にデバイスの割当てを行う際に簡単に行えるので便利です。1つ目のData Manager Mに試運転調整を行う際は、全部で70件登録しているデバイスの内、50件を選択してください。2つ目のData Manager Mに試運転調整を行う際は、残り20件を選択します。

1つのシステムで70件のデバイスすべてを管理できるようにするには、Sunny Portal powered by ennexOSでデバイスをすべて1つのシステムグループにまとめます。
